Giải pháp thiết kế thang máy cho Gia đình

Giải pháp thiết kế thang máy phù hợp với không gian , kiến trúc ngôi nhà luôn là vấn đề được đặt lên hàng đầu trước khi tiến hành xây dựng. Bởi Thang máy gia đình là mặt hàng mang tính chất quan trọng và giá thành thì không hề rẻ. Nếu chỉ một tính toán sai lầm cũng khiến cho gia chủ phải chịu những tổn thất rất lớn về tiền bạc. Trong bài viết này chúng tôi sẽ hỗ rợ 1 cách tốt nhất để có thể giúp đỡ được quý khách phần nào trong việc thiết kế Thang máy cho gia đình.

I. Cách tính toán lựa chọn và thiết kế thang máy cho công trình

Cho dù bạn lựa chọn các thương hiệu thang máy nổi tiếng đến từ các nước Đức, Nhật, Thụy Điển, Mỹ , Italia, Thái Lan…  Hay các thương hiệu thang máy liên doạnh trong nước. Thì việc thiết kế thang máy,  tính toán và chọn mẫu mã phải đảm bảo các yêu cầu kỹ thuật phù hợp, hài hòa với cấu trúc toà nhà là điều quan trọng nhất.

1. Xem xét mục đích sử dụng Thang máy.

Trước tiên xác định mục đích sử dụng : Dùng cho Văn phòng, Nhà Hàng, Biệt thự, Chung cư, Khách sạn, Trung tâm thương mại, Bệnh viện, Ga tàu điện, Nhà xưởng …Hiểu rõ mục đích, công năng phục vụ sẽ giúp việc lựa chọn chủng loại, kích thước thang máy được dễ dàng hơn, hợp lý và kinh tế hơn.

2. Dựa vào mục đích để lựa chọn

Vai trò chính của thang máy là vận chuyển người, chuyển hàng hóa, tải giường cho bệnh viện, tải  ô tô…. Do đó ngay từ đầu phải xác định rõ mục đích, vai trò phục vụ của thang

3. Dựa vào chiều cao để lựa chọn

Công trình thấp tầng: Từ 1 đến 9 tầng
Công trình trung bình : Từ 9 đến 30 tầng
Công trình cao tầng : Từ 30 tầng trở lên
Với những tòa nhà cao tầng nhưng diện tích mặt sàn hẹp thì không thể bố trí nhiều thang máy được. Vị trí đặt thang máy là nơi kết nối các lối đi chung của các mặt sàn tầng trong tòa nhà.

4. Dựa vào phân tích lưu lượng lưu thông

  Để ra được số lượng thang máy cần dùng. Ta cần phải tính tốc độ và tải trọng cho hợp lý các công trình càng lớn thì càng phải phân tích kỹ vấn đề này.

II. Cách tính kích thước Thang Máy.

• Dựa vào tổng số cư dân trong một tòa nhà.

• Dựa vào công năng sử dụng tính toán về lượng người sử dụng.

1. Đối với tòa nhà mục đích sử dụng làm Văn phòng

Tùy theo hạng của tòa nhà làm văn phòng ( hạng A,B,C …). Thông thường tính là một người sử dụng từ 9 đến 12m2.  Không gian sử dụng cho mục đích Văn phòng của một sàn là từ 70% đến 80% diện tích của sàn
Chỉ ra số lượng người mà hệ thống thang máy có thể vận chuyển tương đối trong năm phút, số người ở trong thang máy vận chuyển trong 5 phút ( đơn vị này chỉ là tương đối).
Về mặt nhu cầu lưu thông, chia theo mức độ thấp điểm đến cao điểm nhất
a.Số điểm dừng: là số tầng cần phục vụ( số cửa thang máy)

b.Tầng bắt đầu: Tầng hầm 1, Tầng hầm 2…..

c.Hành trìnhcủa thang máy: tính theo chiều cao từ tầng thấp nhất đến tầng cao nhất cần phục vụ.

d.Công suất vận chuyển
Mức độ phục vụ bình thường: 11 đến12 %
Mức độ phục vụ khá: 12 đến15 %
Mức độ phục vụ cao cấp:  15 đến 17 %

e.Khoảng cách khởi hành trung bình
Là thời gian trung bình giữa các lần khởi hành của thang máy từ  tầng chính, là tỷ số giữa thời gian di chuyển 1 vòng và số lượng thang máy.
Mức độ phục vụ bình thường: 32 đến 40 s
Mức độ phục vụ khá: 25 đến 32 s
Mức độ phục vụ cao cấp:  20 đến 25 s

f.Thời gian di chuyển theo tốc độ danh định: Là tỉ số giữa chiều cao đích đến lên các tầng mong muốn và tốc độ mặc định của thang máy. Thông số này xác định thời gian tối thiểu đi từ tầng thấp nhất đến tầng cao nhất bằng tốc độ danh định (chưa bao gồm khởi động, dừng tầng, thời gian đón và trả khách)
Mức độ phục vụ bình thường: 25 đến 32 s
Mức độ phục vụ khá: 20 đến 25 s
Mức độ phục vụ cao cấp:  12 đến 20 s

2. Đối với tòa nhà làm Chung cư, khách sạn

Đối với chung cư tính 2 người cho mỗi phòng ngủ trong một căn hộ.
Đối với  khách sạn tính số phòng giường đơn 1 người, giường đôi 2 người. Cứ Mỗi 2 thang khách trong một khách sạn cần phải có thêm 1 thang chuyên dành để phục vụ.

a. Số điểm dừng: là số tầng cần phục vụ( số cửa thang máy)

b. Tầng bắt đầu: Tầng hầm 1, Tầng hầm 2…..

c. Hành trìnhcủa thang máy: tính theo chiều cao từ tầng thấp nhất đến tầng cao nhất cần phục vụ

d. Công suất vận chuyển
Mức độ phục vụ bình thường: 5 %
Mức độ phục vụ khá: 7.5 %
Mức độ phục vụ cao cấp:  10 %

e. Khoảng cách khởi hành trung bình
Là thời gian trung bình giữa các lần khởi hành của thang máy từ tầng chính, là tỷ số giữa thời gian di chuyển 1 vòng và số lượng thang máy.
Mức độ phục vụ bình thường: 70-80 s
Mức độ phục vụ khá: 50-70 s
Mức độ phục vụ cao cấp:  40-50 s

f. Thời gian di chuyển theo tốc độ danh định: Là tỉ số giữa chiều cao hành trình và tốc độ danh định của thang máy. Thông số này xác định thời gian tối thiểu đi từ tầng thấp nhất đến tầng cao nhất bằng tốc độ danh định (chưa bao gồm khởi động, dừng tầng, thời gian đón và trả khách)
Mức độ phục vụ bình thường: 37-40 s
Mức độ phục vụ khá: 32-37 s
Mức độ phục vụ cao cấp:  25-32 s

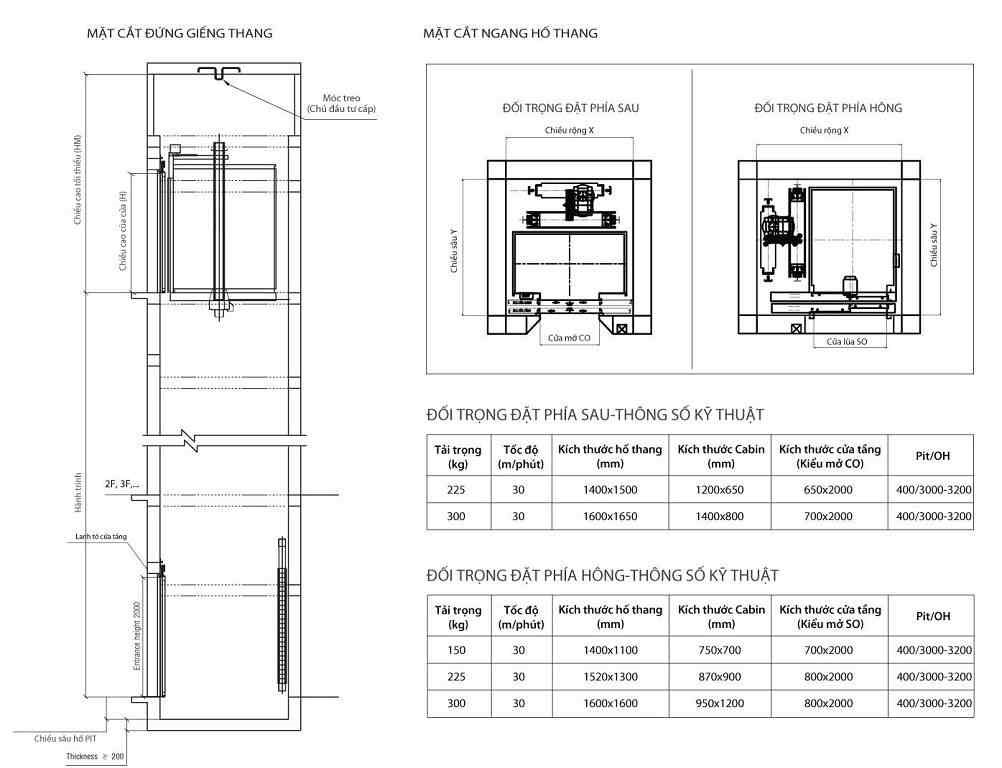

III. Việc cuối cùng là Bản vẽ thiết kế thang máy

• Xây dựng Bản vẽ thiết kế thang máy và xây hố thang là một khâu rất quan trọng, nó ảnh hưởng trực tiếp đến việc lựa chọn loại thang máy nào, lắp đặt chúng như thế nào và thang máy sẽ hoạt động ra sao. Mỗi kích thước hố thang (kích thước thông thủy) sẽ lắp được loại thang với tải trọng nhất định. Vì vậy tính toán lưu lượng vận chuyển chính xác giúp bạn lựa chọn được tải trọng thang máy và xây dựng được hố thang.

• Hố thang có thể được xây dựng bằng nhiều phương án:

• Xây dựng bằng bê tông cốt thép: Thường chỉ áp dụng cho các công trình lớn, cao tầng (từ 10 tầng trở lên)

• Cột bê tông, đổ dầm, đà giữa tầng bằng bê tông cốt thép: Áp dụng cho các công trình có số tầng phục vụ thấp tầng hoặc trung bình

• Hố khung hố thép: Toàn bộ kết cấu hố thang sẽ được thi công bằng các loại thép hình (I,V,U). +Ưu điểm: Thi công nhanh, có thể tiết kiệm diện tích tối đa hố thang

• Nhược điểm: Giá thành vật liệu cao.

• Bản vẽ thiết kế thang máy, thông số kỹ thuật xây dựng: ( tham khảo bài viết bản vẽ thiết kế thang máy, xây dựng hố thang)
